母线槽是什么
母线槽，是用于通讯和/或控制的附加导体，是用来输送电能和分配电能的设备。它由干线单元、带分接装置的干线单元、滑触式分接母线干线单元、母线干线变容单元。母线干线膨胀单元、母线换相单元、母线干线弯曲单元、母线干线馈电单元、分接单元等组成。母线槽系统是一个高效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。在电力输送干线工程项目中已越来越多地代替了电线电缆。
在国外的发达国家，及我国的香港、澳门等已普及。在我国的广东广州，凡12层以上楼宇配电房出线，即引至楼层的主干线90%以上使用母线槽；630KVA变压器至配电柜要使用母线槽。
母线槽的发展历程
母线槽是由美国开发出来的、称之为“Bus-Way-System”的新的电路方式，它以铜或铝作为导体、用非烯性绝缘支撑，然后装到金属槽中而形成的新型导体。在日本真正实际应用是在昭和29年(即1954年)，自那以后母线槽得到了发展。如今在高层建筑、工厂等电气设备、电力系统上成了不可缺少的配线方式。
由于大楼、工厂等各种建筑电力的需要，而且这种需要有逐年增加的趋势，使用原来的电路接线方式，即穿管方式，施工时带来许多困难，而且，当要变更配电系统时，要使其变简单一些几乎是不可能的，然而，如果采用母线槽的话，非常容易就可以达到目的，另外还可使建筑物变得更加美观。
从经济方面来说，母线槽本身与电缆比较，价格贵一些，但是与包含配线用的各种附件及整个电力系统相比较使用母线槽可以使建设费用就便宜多了，特别是电流容量大的情况下，这种情况就更加明显了。
随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。插接式母线槽作为一种新型配电导线应运而生，与传统的电缆相比，在大电流输送时充分体现出它的优越性，同时由于采用了新技术、新工艺，大大降低的母线槽两端部连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高质量的绝缘材料，从而提高了母线槽的安全可靠性，使整个系统更加完善。

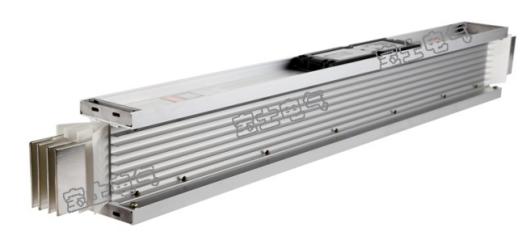

图为封闭式密集型插接母线槽
母线槽的优点
由于母线槽是用铜排或铝排作为导电体，电流容量很大而且电气和机械性能好，另外用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长，与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施工和配电非常有利，概括起来母线槽具有下列特点:
1、电流容量可以很大；
2、电压降很小；
3、短路负载能力强；
4、可靠性高，使用寿命长；
5、安全性高；
6、配电系统的设备增加或变更随意自如；
7、外形尺寸小；
8、重量轻，操作容易；
9、连接非常简单(如同连接用水管道一般，一节节通过三通、弯头等接头使之连接成一个系统)如下图；
10、施工和检查简单；
11、具有现代的美观。
母线槽的分类
按绝缘方式分为：
1.空气型母线槽：靠空气介质绝缘的母线槽
2.密集型母线槽：导体间只用绝缘材料隔开的母线槽
按导体材料分为：
1.铜母线槽
2.铝母线槽
3.铝合金母线槽
4.铜包铝母线槽
5.铜覆母线槽
按外壳结构材料分为：
1.钢外壳（喷塑）母线槽
2.铝（镁）合金外壳母线槽
3.玻璃钢外壳母线槽
4.树脂外壳母线槽
5.火山岩外壳母线槽
空气型绝缘母线槽
上世纪50年代中期起，将导电排用绝缘衬垫支撑在壳体内，靠空气介质绝缘。相间距离50mm。空气式插接母线槽由于母线之间接头用铜片软接过渡，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故已极少使用。并且接头之间体积过大，水平母线段尺寸不一致，外形不够美观。
密集型插接式母线槽
密集型插接式母线槽是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。密集型插接式母线槽属树干式系统，具有体积小、结构紧凑、运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好等优点，在高层建筑中得到广泛应用。
树脂浇注式母线槽
外壳由特殊的树脂材料按特殊的配方和工艺完成。具有抗酸腐蚀、防水、防火的功能特点，防护等级达到最高等级IP68。主要用于特殊的工作环境，可连续在水中工作，也能满足消防环境的要求。
图为树脂浇注式母线槽
由广东宝士电气有限公司独立研发的浇注式耐火母线槽，既具备了浇注式母线槽的特点(防护等级高达IP68,散热性能好、节能，防水、防火、防酸碱腐蚀)，又具备耐火母线槽的功能，在火焰状态下能保持电路的完整性，与市面上现有的浇注式耐火母线槽（借助防火挡板达到耐火性能，但电气性能严重下降）有本质的区别。此款母线槽无需借用任何其他附件就能满足GA/T537中耐火性能的要求，并已申请了发明专利(申请号：201510968748.5)。浇注式耐火母线槽的问世具有突破性的意义，解决了密集型耐火母线槽在火灾时消防喷淋启动后防护等级不足的问题，是一款真正意义上满足消防要求的耐火母线槽。
防火母线槽
防火母线槽是指在规定实验条件下，母线槽被燃烧，在限定的时间内，母线槽能保持防火完整性和防火隔热性的特征。在进行母线槽的防火性能试验市，是不要求通电的，只检查母线槽的防火完整性和防火隔热性。防火母线槽是指母线槽只能在火灾区域内燃烧，不能扩大到另一区域的性能。

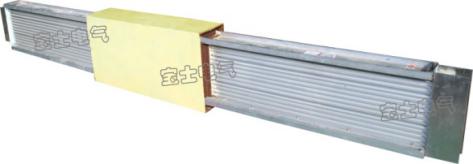

图为密集型防火母线槽
耐火母线槽
耐火母线槽除了必须具有阻燃和防火性能外，还需在一定时间火焰状态下保持电路完整性一定的时间，此时间通常为30、60、90、120、150、180分钟。同时耐火母线槽必须具有防喷水性能，因为一旦发生火灾，消防龙头喷水救火，母线槽就会受到消防水的冲击，如果母线槽不具备防喷水功能，水进入母线槽壳体内，就会发生母线间的短路，电路就会中断，因此，耐火母线槽必须具有防喷水功能，即耐火母线槽的外壳防护等级要达到IP65或以上。

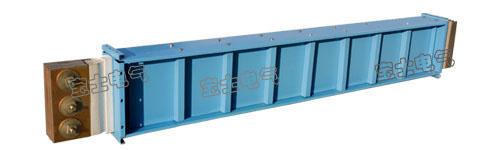

图为密集型耐火母线槽
耐火母线槽与防火母线槽的区别
两种母线槽最大的区别是，防火母线槽是在火灾时火焰不会通过母线槽传达到另一区域，对其电气性能是无要求的；而耐火母线槽除了必须具有防火性能外，还要求火灾时能够维持电路的完整性。简言之具有防火性能的母线槽不一定具有耐火功能，因此不能用防火母线槽代替耐火母线槽。
母线槽与电缆的比较
1. 母线槽散热性能好.电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设2层，其原因是考虑散热。母线槽利用空气传导散热，并通过紧密接触的钢制外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一斑了。
2. 母线槽几乎不必维护，日常维护通常是测量外壳和穿芯螺栓的温升、进线箱的接头温升等，穿芯螺栓若采用4.8级，则需要定期紧固，若采用8.8级的高强螺栓则不必定期坚固。而电缆因其材料易于磨损、易老化、寿命较短等因素限制,需要定期进行检查和维护,甚至更换.
3.载电流范围上.目前电缆最大只能做到1000mm截面积,额定电流1600A,但这种大规格电缆因为体积及重量过大很少实际应用与工程中.工程中一般都选用400 mm及以下规格电缆进行配电,这就要求很多根电缆同时供电.而母线槽额定电流最大能做到6300A,其强大的载流能力是电缆根本无法比拟的.
4.母线槽过载能力强.取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。
5. 母线槽分接方便.所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，每隔若干米就留有插接箱口,因此分接十分方便。而电缆需要在现场进行分接,可靠性差,即便是预制分支电缆也尤其明显的缺点,主要是需要向工厂定制,其分支连接方式采用开口的“C”型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。
6. 母线槽能防止过载失火.2000年8月27日，多灾多难的俄罗斯的莫斯科奥斯坦金诺电视塔——世界第二、欧洲第一高楼燃起冲天大火。其原因是电缆过载引起的；宝钢三只转炉停产，也是电缆失火引起。普通电缆的绝缘层和外皮会燃烧，阻燃电缆在火焰下也会燃烧，只有在火焰离开后才不燃烧，耐火电缆不会燃烧，但价格昂贵，只有消防等不准停电的电源才用耐火电缆。母线槽外壳是金属的，不会燃烧，即使铜排的绝缘材料发生燃烧，火苗也不会窜到母线槽外面。
